Informações Básicas do Produto

Marca e Origem

Marca: GUANGU

Origem: Suzhou, Província de Jiangsu. Desenvolvido e fabricado de forma independente pela GUANGU Technology (Suzhou) Co., Ltd., este é um equipamento de polimento magnético inteligente de alta qualidade com controlo por toque PLC.

Funções Principais

O GG9064 é uma máquina de polimento espelhado planetário a seco. As partículas abrasivas de origem vegetal e uma pasta de polimento especial (óleo de polimento) são adicionadas à câmara de polimento. Através de uma combinação de rotação horizontal e movimento de tombamento planetário, as partículas vegetais e a peça de trabalho sofrem fricção multidimensional, resultando num polimento espelhado a seco. O equipamento opera sem água ou descarga de efluentes, funciona automaticamente e realiza o acabamento superficial em lote de peças de trabalho sem danificar as suas dimensões originais. Pode produzir de forma estável uma aparência espelhada de alto brilho, substituindo os processos de polimento manual. O processamento não danifica a peça de trabalho nem altera a sua precisão dimensional. Equipada com um sistema de controlo inteligente PLC com ecrã táctil, a máquina pode armazenar múltiplas fórmulas de processo, suporta uma produção em massa ininterrupta a longo prazo, permite que uma única pessoa gerencie várias máquinas e adapta-se à produção com troca de múltiplos produtos.

Características Técnicas

Elevada consistência no polimento em lote de peças, reduzindo o retrabalho, adequado às necessidades de produção em massa de peças de alta precisão.

O sistema de controlo inteligente PLC com ecrã táctil pode armazenar múltiplos conjuntos de parâmetros de processo. O tempo, os ciclos de avanço/retrocesso e a conversão de frequência podem ser predefinidos e recuperados. Ao trocar de produto, a fórmula pode ser recuperada diretamente sem ajustes repetidos dos parâmetros.

Possui uma unidade eletromagnética de alta potência, componentes de controlo elétrico de nível industrial, estrutura de aço reforçada, corpo à prova de água e resistente à humidade, bem como rodízios giratórios e pés niveladores de alta resistência, sendo adequada para implementação em linhas de produção fixas. Oferece um funcionamento estável com uma baixa taxa de falhas mesmo após longos períodos de funcionamento contínuo.

Os consumíveis de origem vegetal são convenientes e ecológicos, resultando em baixos custos gerais de consumíveis de produção e cumprindo os requisitos de emissão ambiental da fábrica. Equipada com proteção contra sobrecarga, proteção contra fuga de corrente e funções de alarme de autodiagnóstico de avarias;

Áreas de Aplicação

Indústria de Ferragens de Precisão: peças maquinadas em CNC, peças estampadas, peças fundidas, fixadores, parafusos, molas;

Componentes 3C e de Novas Energias: Conectores, terminais condutores, pequenos componentes estruturais de novas energias;

Dispositivos Médicos: Pequenas peças médicas de precisão, rebarbação e acabamento espelhado de pequenas peças implantáveis;

Peças Auto: Pequenos acessórios de hardware de precisão para automóveis;

Metalurgia do Pó para Relógios e Joalharia: Caixas de relógios, acessórios para joalharia, peças sinterizadas por metalurgia do pó;

Ferragens para Casa de Banho: Pequenos conectores para casa de banho, ferragens decorativas;

Imagens do Produto

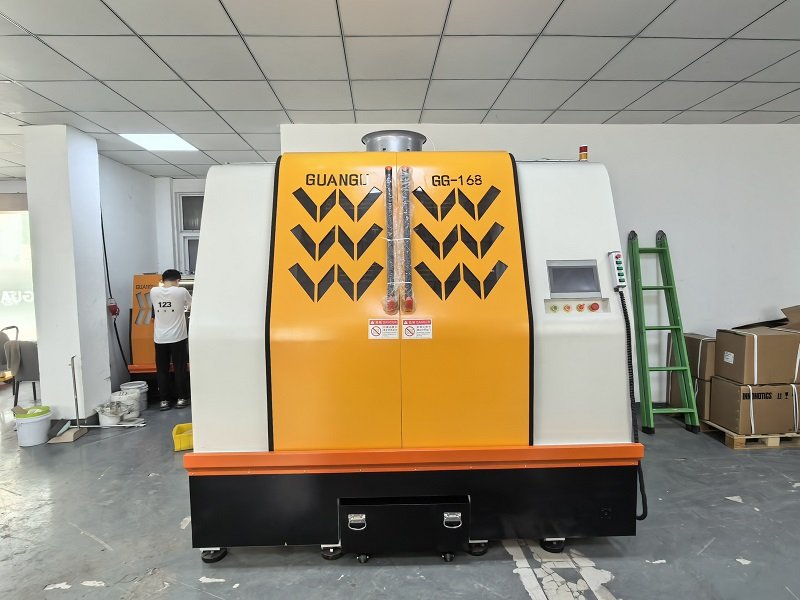

Fotos reais da máquina completa, imagens em alta definição do painel de controlo com ecrã táctil e do cilindro de retificação; um conjunto completo de ficheiros de imagem do produto é fornecido após o envio.

Parâmetros do Produto

Parâmetros Detalhados

Artigo | Especificações do Parâmetro

Modelo do Produto | GG9064

Potência de Entrada | AC380V/220V Trifásico

Potência Principal | 3,7 kW

Dimensões Totais | 1920×1360×1850 mm

Peso Principal | 1200 kg

Capacidade Máxima de Processamento por Ciclo | 120 L

Tempo de Processamento por Ciclo | Ajustável de 30 a 60 min

Modo de Operação | Regulação da Velocidade por Frequência de Conversão Directa/Inversa, Armazenamento e Recuperação de Receitas de Processo

Método de Controlo | Sistema de Controlo Inteligente com Ecrã Táctil e Alarme de Falhas Integrado

Materiais Aplicáveis ​​às Peças de Trabalho | Aço Inoxidável, Cobre, Alumínio, Zinco, Magnésio, Titânio e Outras Ligas Metálicas

Precauções | O equipamento deve ser devidamente ligado à terra e a configuração da fonte de alimentação deve ser compatível com um disjuntor e proteção contra sobrecorrente; a água e os líquidos de polimento não devem ser salpicados na caixa de controlo elétrico ou nos terminais da cablagem para evitar curto-circuitos.

Durante tempestades, desligue a fonte de alimentação para proteger os componentes elétricos.

A pasta de polimento e o abrasivo devem ser misturados rigorosamente de acordo com a proporção pré-determinada. Adicionar demasiado ou pouco resultará num polimento irregular. Substitua imediatamente qualquer funil de moagem rachado ou danificado para evitar fugas de abrasivo e danos na unidade principal.

Após o processamento, limpe o funil de moagem imediatamente, limpe toda a máquina e certifique-se de que o ecrã táctil está livre de pó para prolongar a vida útil da máquina.

Não modifique arbitrariamente os parâmetros internos de baixo nível do PLC. As alterações incorretas dos parâmetros afetarão diretamente o campo magnético e o estado de funcionamento do equipamento.

Aplicações e Recomendações

Recomendações de Compra

Cenários aplicáveis: A GG9064 é uma máquina de polimento de espelhos inteligente de gama média a alta, concebida para a produção de peças de precisão com diversas variedades e mudanças frequentes de modelo. É adequada para fábricas de processamento com uma única alimentação de 120L, que exigem processos de cura e qualidade estável do lote. É uma escolha preferencial para fabricantes de componentes médicos, de novas energias e de componentes 3C de gama alta.

Referência de Seleção: Se apenas for necessária a prototipagem simples e testes em pequenos lotes, e o baixo custo for uma prioridade, este modelo inteligente não é recomendado. Se a produção em lotes individuais for superior, recomenda-se o modelo GG9032.

Aplicações de Processo: Eficiente em rebarbação de precisão, chanframento, remoção de marcas de ferramentas e camadas de óxido, e polimento espelhado; não adequado para corte pesado e desbaste grosseiro.

Recomendação de Amostra: Envie gratuitamente uma peça de trabalho ao fabricante antes da compra para confirmar o efeito de polimento. Simultaneamente, os processos consolidados podem ser armazenados diretamente no grupo de fórmulas do equipamento para evitar erros de seleção.

Serviço e Garantia

Garantia: 1 ano de garantia para toda a máquina; consumíveis como abrasivos de origem vegetal e pasta de polimento não estão cobertos pela garantia devido a erro humano.

Pré-venda: Amostras gratuitas, soluções completas de processo e recomendações abrangentes sobre proporções de abrasivos e pasta de polimento e tempo de processamento.

Após-venda: Orientação técnica remota online e suporte técnico; Serviço de engenharia no local para avarias graves; fornecimento contínuo de peças originais.

Formação: Formação completa de operação fornecida após a entrega do equipamento, explicando o armazenamento e recuperação de fórmulas no ecrã táctil, definições de parâmetros, manutenção do equipamento e resolução de problemas simples.

Valor acrescentado: Fornecimento contínuo de abrasivos originais, pasta de polimento e outros conjuntos completos de consumíveis.

Manual de Instruções (Formato de Imagem): Um manual de instruções impresso acompanha o equipamento. Uma versão digital do manual de instruções é também fornecida. Principais etapas de operação:

Coloque o abrasivo no tanque de polimento, coloque a peça de trabalho no tanque e adicione a quantidade adequada de pasta de polimento; Utilize o ecrã táctil para aceder às receitas de processo existentes ou defina manualmente o tempo total de processamento, o tempo de rotação para a frente/para trás e a frequência do variador e, em seguida, ligue o equipamento;

Após o processamento, aguarde até que o equipamento pare completamente antes de retirar a peça de trabalho;

Recicle o abrasivo para reutilização;

Limpe o tanque de polimento, seque toda a máquina, desligue a alimentação principal e a operação estará concluída.

O manual de instruções ilustrado inclui uma visão geral da máquina, esquemas de operação do ecrã táctil, esquemas de cablagem elétrica, esquemas de operação de armazenamento de receitas e uma tabela de resolução de problemas comuns.
