Informações Básicas do Produto

Marca e Origem

Marca: GUANGU

Origem: Suzhou, Província de Jiangsu, desenvolvida e fabricada de forma independente pela GUANGU Technology (Suzhou) Co., Ltd.

Funções Principais

A máquina de polimento magnético GG8620 utiliza agulhas magnéticas de aço inoxidável SUS304 acionadas eletromagneticamente para realizar o processamento em lote de peças metálicas de precisão, incluindo rebarbação, chanframento, remoção de rebarbas, remoção de óxido, polimento espelhado e desengorduramento/limpeza. As agulhas magnéticas podem alcançar furos cegos, furos cruzados, roscas e fendas — áreas de difícil acesso com os equipamentos de polimento tradicionais. O processamento não danifica a peça em si, nem compromete a precisão dimensional ou o perfil da rosca. O tempo de processamento de um único lote é de 3 a 15 minutos, permitindo uma produção contínua em massa a longo prazo. Uma única pessoa pode operar várias máquinas, sendo adequada para cenários de produção em lotes de pequena a média dimensão.

Características Técnicas

Estrutura de circuito magnético multipolar de alta potência, saída de campo magnético uniforme e forte, boa consistência de polimento em todo o lote de peças, reduzindo o retrabalho, adequado para produção em lotes de média capacidade.

Motor de alta potência de 3,0 kW com regulação de velocidade contínua através de conversor de frequência, controlo de tempo independente para a frente e para trás e frequência do campo magnético, tempo de processamento e ciclo de comutação livremente ajustáveis, adaptável a vários materiais e diferentes requisitos de rugosidade.

A estrutura da máquina é reforçada, com um corpo impermeável e resistente à humidade e rodízios multidirecionais para uma fácil movimentação na oficina. Os principais componentes de controlo elétrico e eletromagnético são fiáveis, resultando numa lenta dissipação do campo magnético durante a produção contínua a longo prazo e numa baixa taxa de falhas do equipamento.

O tambor de moagem cilíndrico em PP, resistente a ácidos e álcalis, é fácil de desmontar e substituir, permitindo mudanças rápidas para diferentes produtos. Os consumíveis de agulha magnética são resistentes ao desgaste, têm uma longa vida útil e oferecem baixos custos gerais de funcionamento.

O processo húmido à base de água, amigo do ambiente e combinado com fluido de polimento também à base de água, é livre de ácidos e álcalis fortes, tornando-o amigo do ambiente e em conformidade com as normas de emissão.

Aplicações: Adequado para o processamento de peças metálicas não magnéticas, tais como aço inoxidável, cobre, alumínio, ligas de zinco e ligas de magnésio. Exemplos incluem: ferragens de precisão, peças maquinadas em CNC, peças estampadas, fixadores, molas, peças fundidas, eletrónica 3C, componentes de conectores de comunicação, peças pequenas de precisão para dispositivos médicos, relógios e joias, peças de metalurgia do pó, acessórios para casas de banho e pequenas peças de precisão para automóveis. Adequado para a produção em série em pequenas e médias empresas de processamento, destaca-se na rebarbação e polimento de peças com formatos irregulares, microfuros, folgas e zonas roscadas.

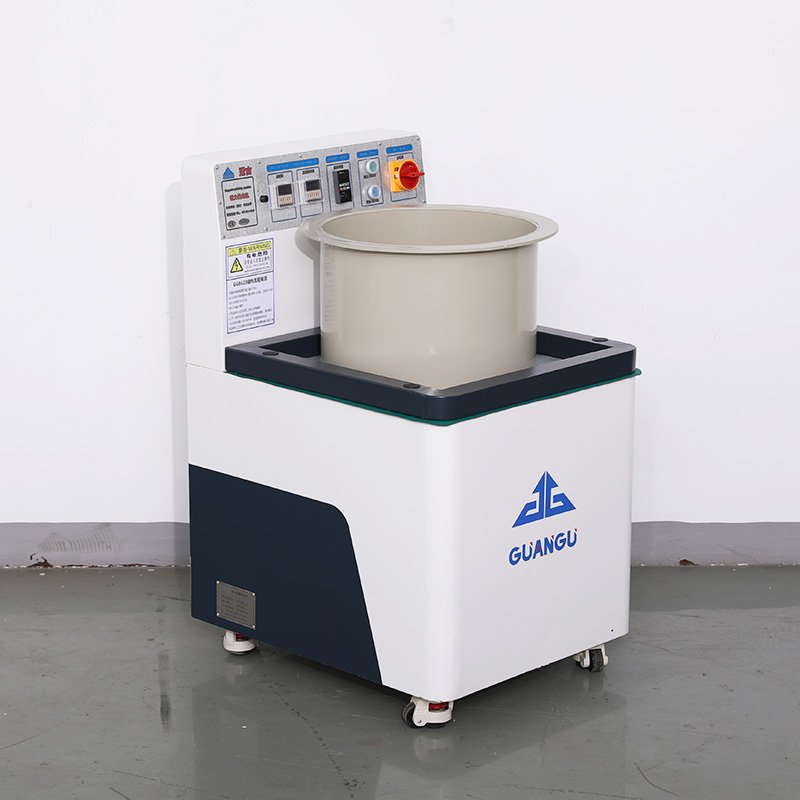

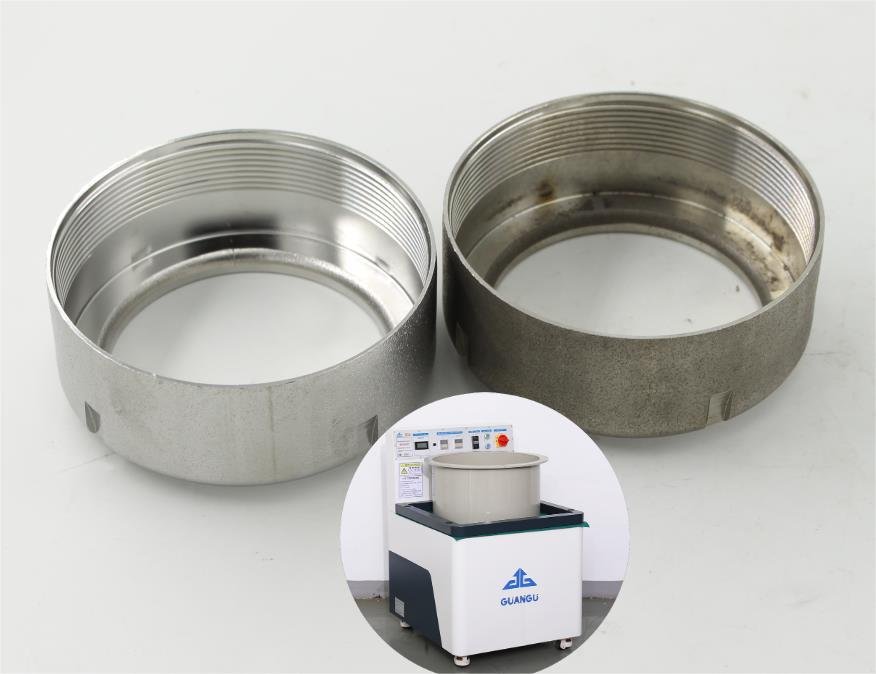

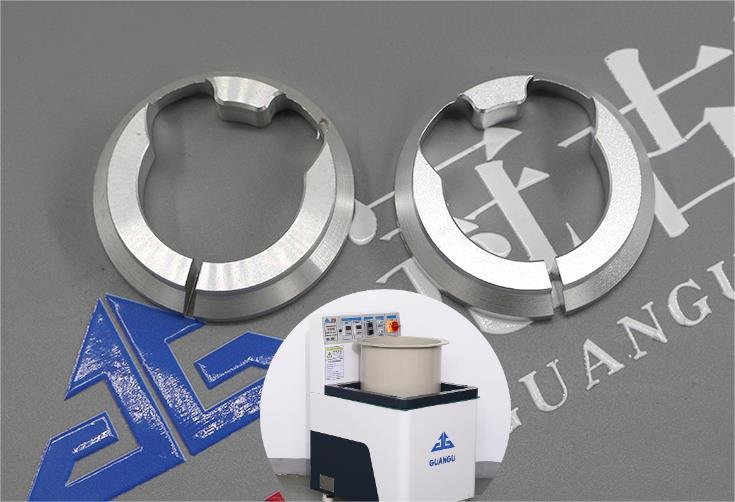

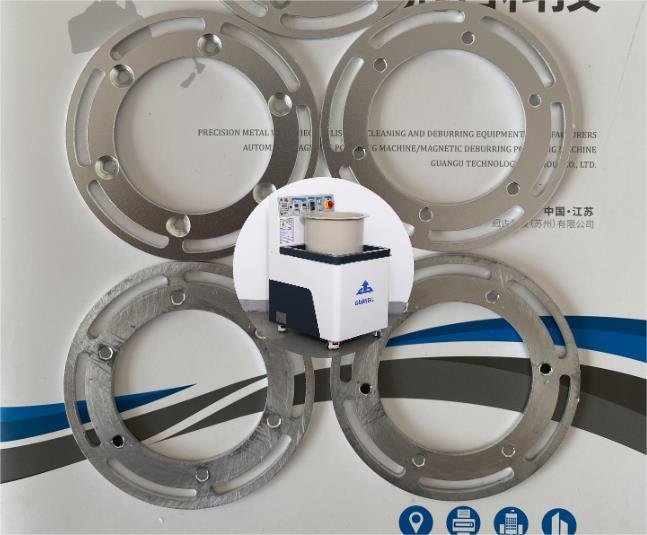

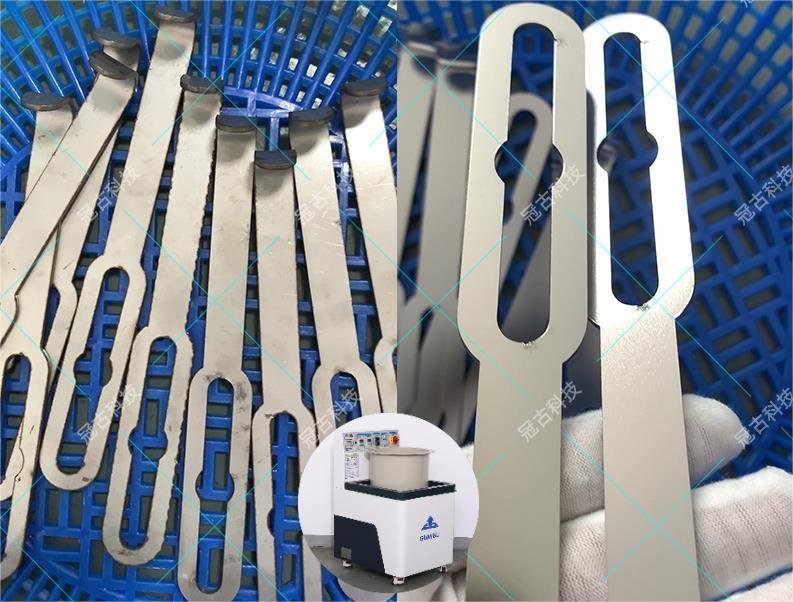

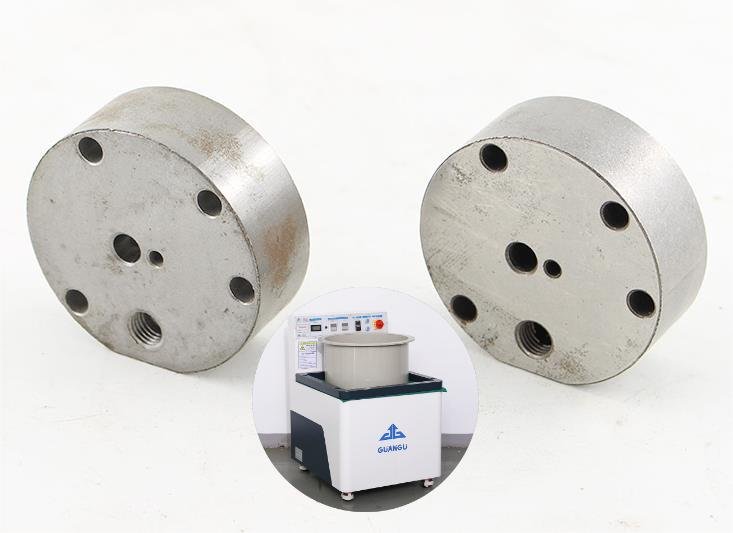

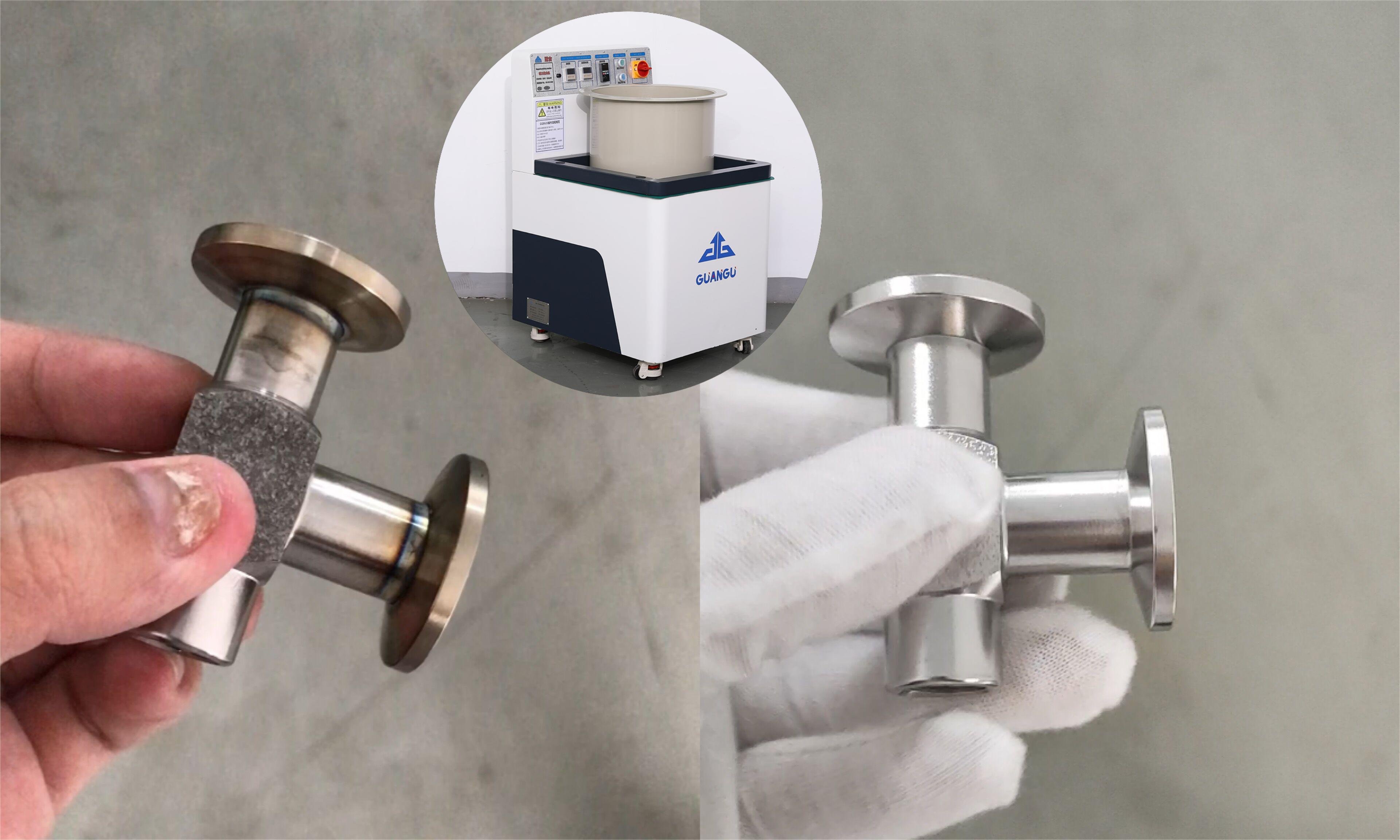

Imagens do Produto

Parâmetros do Produto

Parâmetros Detalhados

Artigo | Especificações dos Parâmetros

Modelo do Produto | GG8620

Potência de Entrada | AC380V, 50/60HZ, 16A

Potência do Motor | 3,0 kW

Dimensões totais | 740×620×1088 mm

Especificações do tambor de retificação | Tambor redondo em PP de Φ450

Peso da máquina | 188 kg

Capacidade máxima de processamento de peças por sessão | 10-12 kg

Capacidade de alimentação por agulha magnética compatível | 1,5-2,5 kg (agulha magnética em aço inoxidável SUS304, especificação opcional de 0,2-2,0 mm)

Tempo de processamento único | Ajustável de 3 a 15 minutos

Modo de funcionamento | Rotação para a frente e para trás com temporização independente, regulação contínua da velocidade por variador

Método de controlo | Relé de tempo com visor digital + painel de controlo do inversor

Materiais de peças aplicáveis ​​​​| Aço inoxidável, cobre, alumínio, liga de zinco-magnésio e outras peças metálicas não magnéticas

Precauções | O equipamento deve ser ligado à terra de forma fiável. Configuração da fonte de alimentação: 16 A. Devem ser utilizados os interruptores de proteção contra sobrecorrente acima referidos. Nunca salpique água ou fluido de polimento na caixa de controlo elétrico ou nos conectores do cabo de alimentação para evitar curto-circuitos.

Antes de ligar a máquina, certifique-se de que o ventilador de refrigeração está a funcionar normalmente. Desligue a fonte de alimentação durante tempestades para evitar raios e danos nos componentes elétricos.

Antes de colocar a peça no depósito de polimento, retire qualquer excesso de óleo. O excesso de óleo pode provocar o escurecimento da peça e das agulhas magnéticas, reduzindo a eficácia do polimento.

Enquanto o equipamento estiver a funcionar, não coloque as mãos dentro do tanque de polimento. Se a temperatura da água se tornar demasiado elevada durante o funcionamento contínuo, troque a solução do tanque e limpe as agulhas magnéticas imediatamente.

As agulhas magnéticas devem ser adicionadas estritamente de acordo com a proporção padrão de 1,5 a 2,5 kg. A adição de agulhas em excesso ou em falta afetará diretamente a uniformidade do polimento. Substitua o tanque de polimento imediatamente se estiver rachado ou danificado para evitar fugas de agulhas magnéticas e danos no equipamento.

Após o processamento, limpe o tanque de polimento e as agulhas magnéticas imediatamente e seque toda a máquina. Após o encerramento, proteja o painel de controlo contra o pó para prolongar a vida útil do equipamento.

Este processo de polimento magnético não é adequado para peças ferromagnéticas; o processamento de peças ferromagnéticas é proibido.

Aplicações e Recomendações

Recomendações de Compra

Cenários de Aplicação: A GG8620 é uma máquina de polimento magnético de média dimensão, concebida para a produção em massa em fábricas de pequena e média dimensão. É adequada para o processamento de peças pequenas de precisão em lotes médios e com múltiplas variedades; este modelo é o preferido para peças CNC, peças fundidas, conectores, componentes médicos e pequenas peças para casas de banho.

Referência de Seleção: Este modelo é adequado para peças com pequenas dimensões e peso de processamento individual entre 10 e 12 kg, onde se pretende rebarbar e polir furos cegos, furos cruzados e folgas roscadas. Não é adequado para peças ferromagnéticas. Para peças maiores e pesos de alimentação individual mais elevados, recomenda-se um modelo maior.

Aplicações do Processo: Pode realizar rebarbação, chanframento, desoxidação e polimento espelhado; o polimento magnético não é adequado para desbaste e condições de corte intenso.

Recomendação para o Teste de Amostras: Antes da compra, envie peças de trabalho ao fabricante para amostras gratuitas, a fim de confirmar o efeito do polimento antes de finalizar a compra, evitando erros de seleção.

Serviço e Garantia

Garantia: 1 ano de garantia para toda a máquina; consumíveis como agulhas magnéticas, cilindros de retificação e fluido de polimento não estão cobertos pela garantia devido a erro humano.

Pré-venda: Amostras gratuitas, soluções completas de processo e sugestões sobre especificações de agulhas magnéticas, proporções de fluido de polimento e parâmetros de tempo de processamento personalizados para a peça de trabalho.

Após-venda: Orientação técnica remota online e resolução de problemas; serviço no local por parte dos engenheiros para falhas graves; fornecimento de peças originais a longo prazo.

Formação: Formação operacional fornecida na entrega do equipamento, explicando a depuração do equipamento, as definições dos parâmetros, a manutenção diária e a resolução de problemas.

Serviços de valor acrescentado: Fornecimento a longo prazo de um conjunto completo de consumíveis originais, incluindo agulhas magnéticas, fluido de polimento e peneiras de separação.

Manual de Instruções (Formato de Imagem): Um manual de instruções impresso acompanha o equipamento. Uma versão digital do manual de instruções será também entregue em simultâneo. Principais instruções de operação:

Coloque o cilindro de polimento cilíndrico de forma estável na mesa de trabalho do equipamento;

Adicione água ao cilindro, certificando-se de que o nível da água está nivelado ou ligeiramente acima da coluna. Para cilindros quadrados, o nível da água deve estar acima da saída;

Adicione aproximadamente 200-300 ml de fluido de polimento e 1,5-2,5 kg de agulhas magnéticas de aço inoxidável;

Ajuste o tempo total de processamento, o tempo de rotação para a frente e para trás e a frequência do variador e ligue o equipamento;

Após o processamento, retire a peça de trabalho apenas após o equipamento parar completamente;

Limpe as agulhas magnéticas e o cilindro de polimento, limpe o equipamento e desligue a alimentação principal. Operação concluída.
